Khảo sát địa hình là gì?

Khảo sát địa hình công trình còn gọi là khảo sát địa hình là hoạt động nghiên cứu đánh giá điều kiện tự nhiên trên mặt đất, dưới đáy biển, đáy sông, tại địa điểm dự kiến xây dựng công trình phục vụ cho các công tác quy hoạch, thiết kế, lập biện pháp thi công, tính khối lượng đào, đắp công trình. Ngoài ra đối với các công trình quan trọng, trong quá trình thi công và khai thác công trình cũng cần phải quan trắc chuyển vị lún, nghiêng để đánh giá mức độ ổn định theo và có biện pháp khắc phục kịp thời nếu vượt quá giới hạn cho phép theo quy định của các văn bản Cơ Quan chuyên ngành Nhà Nước.

Nhiệm vụ khảo sát địa hình công trình:

Xác định chính xác vị trí các hạng mục công trình.
Đánh giá được cụ thể điều kiện địa hình tuyến cần khảo sát trên cơ sở đó đề xuất biện pháp thi công công trình.
Xác định được tương đối chính xác khối lượng đào đắp công trình, phục vụ cho công tác thiết kế và thi công.
Ngoài ra đối với các công trình quan trọng, trong quá trình thi công và khai thác công trình cũng cần phải quan trắc chuyển vị lún, nghiêng để đánh giá mức độ ổn định và có biện pháp khắc phục kịp thời nếu vượt quá giới hạn cho phép.
Quy trình khảo sát địa hình xây dựng:

1. Khảo sát địa hình:

a. Công tác khống chế cao độ:

- Từ các điểm cao độ quốc gia hệ Hòn Dấu, đo truyền cao độ về công trình bằng tuyến thủy chuẩn hạng 3, đo đi và khép về khỏang 5Km.

- Cao độ quốc gia sẽ được đo truyền lên tất cả các điểm khống chế tọa độ trong khu vực.

- Thiết bị đo: máy thủy chuẩn quang học Leica NA2, độ chính xác 0.7mm/Km (dùng với mia thường) hay máy thủy chuẩn điện tử Leica DNA03 độ chính xác 0.9mm/Km (dùng với mia thường). Mia thủy chuẩn 4m.

- Tuyến thủy chuẩn hạng 3 sẽ được đo đi và về, sai số khép vòng ≤ 10√L (mm), L là chiều dài tuyến tính bằng Km.

- Tính tóan bình sai chặt chẽ theo phương pháp PVV = min.

b. Công tác khống chế mặt bằng:

b.1. Đo nối tọa độ quốc gia hệ VN2000 :

Đo lập 2 điểm tọa độ quốc gia hệ VN2000 bằng GPS, độ chính xác tương đương với đường chuyền cấp 1 .

- Thiết bị đo máy GPS 1 tầng số, thời gian đo 1 ca là ~ 1giờ , độ chính xác 5-10mm.

b.2. Xây dựng lưới khống chế tọa độ khu vực :

- Từ 2 điểm GPS , lập 1 lưới tọa độ khu vực gồm 4 điểm đường chuyền cấp 2, bao trùm lên tòan bộ khu vực.

- Thiết bị đo : Máy Tòan đạc điện tử Leica TC1800 , độ chính xác đo góc 1”, độ chính xác đo cạnh 2mm +2ppm. Máy được kiểm nghiệm

hiệu chỉnh chính xác, gương được đặt trên bộ đế có chiếu điểm quang học gắn trên chân máy.

- Phương pháp đo : Góc đo 2 vòng (thuận và đảo kính) , cạnh được đo 2 lần , có đo đi và đo về. Sai số đo góc ≤ 12” , sai số khép cạnh tương đối đạt 1/10.000.

- Cấu tạo mốc khống chế : cây sắt ф10 , dài 1.2m đóng sâu xuống đất , trên mặt đổ 1 khối bê tông kích thước 30x30cm , dầy 20cm , mốc cao bằng mặt đất .

- Tính tóan bình sai chặt chẽ theo phương pháp PVV = min.

c. Đo vẽ bình đồ:

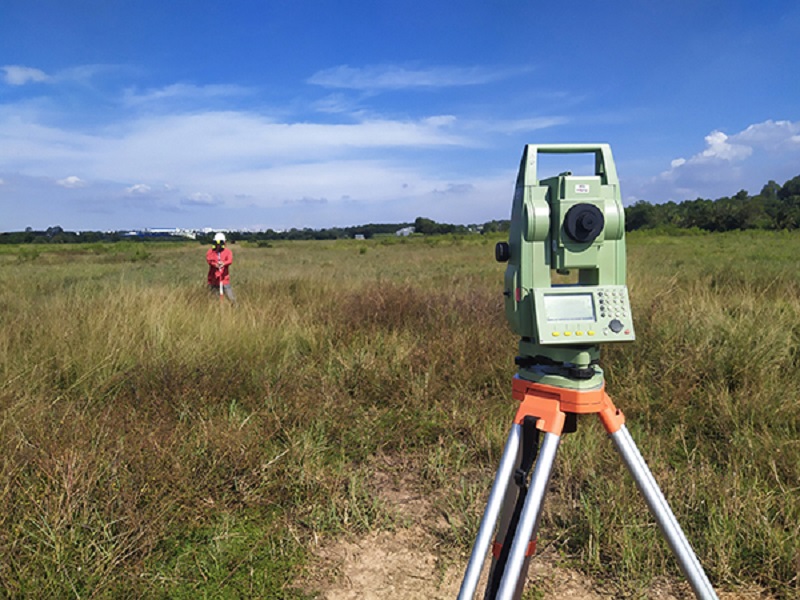

- Công tác đo bình đồ cao độ được thực hiện bằng máy Toàn đạc điện tử Leica TC405 , TC307.

- Các điểm chi tiết được đo bao gồm : đường, cột điện, cống, nhà , hàng rào… Điểm độ cao được đo trung bình ~5-10m/điểm. Các điểm địa hình và địa vật được vẽ theo ký hiệu bản đồ địa hình.

- Cao độ của hố ga, đáy cống trước mặt công trình:

- Bản vẽ hiện trạng của công trình sẽ được vẽ trên máy PC bằng phần mềm ACAD R2004.

d. Đo mặt cắt dọc: Các điểm đo chi tiết thể hiện được sự thay đổi địa hình, địa vật của công trình; khoảng cách các điểm đo phải tuân thủ theo tiêu chuẩn, quy phạm; đối với địa hình đặc biệt hoặc có sự thay đổi đột ngột thì đo theo địa hình đó không phân biệt khoảng cách và phải phản ánh được chiều dài công trình, khoảng cách và vị trí các mặt cắt ngang, các đặc điểm chính của công trình vv…

e. Đo mặt cắt ngang: Khoảng cách các điểm đo chi tiết không được vượt quá 2¸3m; với địa hình đặc biệt khoảng cách các điểm đo có thể ngắn hơn. Đối với địa hình đặc biệt hoặc có sự thay đổi đột ngột thì đo theo địa hình đó không phân biệt khoảng cách. Các điểm đo chi tiết thể hiện được sự thay đổi địa hình, địa vật và các đặc điểm chính của công trình vv…

Đặt máy tại các cọc đã được xác định trên tuyến tiến hành đo các mặt cắt ngang tuyến : chú ý hướng đo của các mặt cắt phải vuông góc với công trình cần khảo sát, thiết kế:

f. Đúc và chôn mốc cao độ: Cứ 100m chôn một mốc cao độ. Kích thước của mốc: 12x12x40 cm

Phương án khảo sát địa hình.

- Khống chế mặt bằng và khống chế độ cao: Phương pháp kỹ thuật này giúp xác định được các điểm toạ độ, cao độ hạng cao GPS, cách bố trí lưới khống chế mặt bằng, độ cao.

- Đo bình đồ khu vực xây dựng.: thông thường có thể sử dụng thêm máy đo toàn đạc để tiến hành đo vẽ địa hình thông qua các mặt cắt ngang. Sử dụng phần mềm để xử lý số liệu đo được và thể hiện lên bản đồ

- Đo mặt cắt dọc tỷ lệ: đứng – ngang. Tiến hành đo độ dài tổng thể bằng máy hoặc bằng thước thép đều được. Đo độ dài cho tiết, độ cao tổng quát và chi tiết, khép mốc, số hiệu mốc.

Đo mặt cắt ngang tỷ lệ: sử dụng máy đo, máy thước hay chữ A, trên phạm vi đo nhất định

Điều tra giải phóng mặt bằng: Bằng phương pháp thực địa tại hiện trường hoặc bản đồ địa chính. Người tiến hành khảo sát địa hình sẽ lập bình đồ duỗi thẳng, điều tra giải phóng mặt bằng tỷ lệ.

Khảo sát giao cắt với các công trình khác: cầu lớn nhỏ, cống, đèn chiếu sáng, điện cao thế, mương, ống cấp nước…

Các tiêu chuẩn khảo sát địa hình mới nhất tại Việt Nam

Chính phủ Việt Nam yêu cầu các tiêu chuẩn khảo sát địa hình mới nhất phải tuân theo hàng loạt quy định và hướng dẫn khác nhau nhằm đảm bảo về tính chính xác, sự hiệu quả trong quá trình khảo sát. Dưới đây là một số quy chuẩn quan trọng do Việt Thanh tổng hợp, cụ thể:
TCVN 9398:2012 – Quy chuẩn về các yêu cầu chung trong công tác trắc địa khi xây dựng công trình.
TCVN 9401:2012 – Đây là tiêu chuẩn khảo sát địa hình mới nhất về cách đo đạc và xử lý số liệu GPS trong khi khảo sát địa hình.
Thông tư 68/2015/TT-BTNMT – Đây là thông tư quy định về các kỹ thuật đo đạc trực tiếp địa hình để xây dựng bản đồ cũng như cơ sở dữ liệu về nền địa lý với các tỷ lệ khảo sát như 1/500, 1/1000, 1/2000,…
96TCN 43-90 – Đây được xem là tiêu chuẩn về quy phạm đo và vẽ bản đồ địa hình với tỷ lệ 1/500, 1/1000, 1/2000,…,đặc biệt là dùng trong môi trường ngoài trời.
QCVN 11: 2008/BTNMT: Đây là tiêu chuẩn quy định về kỹ thuật quốc gia trong xây dựng lưới cao độ.
TCVN 9360: 2012: Tiêu chuẩn khảo sát địa hình về quy trình kỹ thuật xác định độ lún công trình dân dụng và công nghiệp bằng phương pháp đo độ cao hình học.

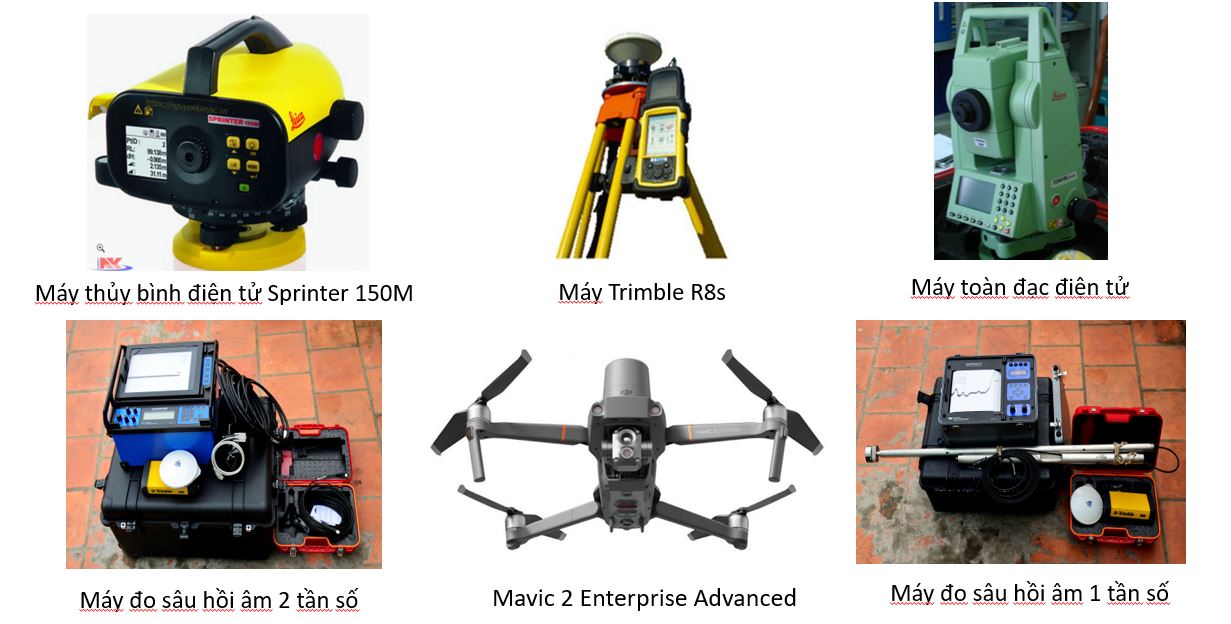

Một số thiết bị dùng để khảo sát địa hình

Trên đây là các thông tin chia sẻ về tiêu chuẩn khảo sát địa hình mới nhất năm 2024, để giúp mọi người có thể thực hiện khảo sát nhanh chóng và đạt hiệu quả cao nhất. Việt Thanh Group xin cung cấp các thông tin về một số thiết bị hỗ trợ khảo sát phổ biến nhất hiện tại, cụ thể:

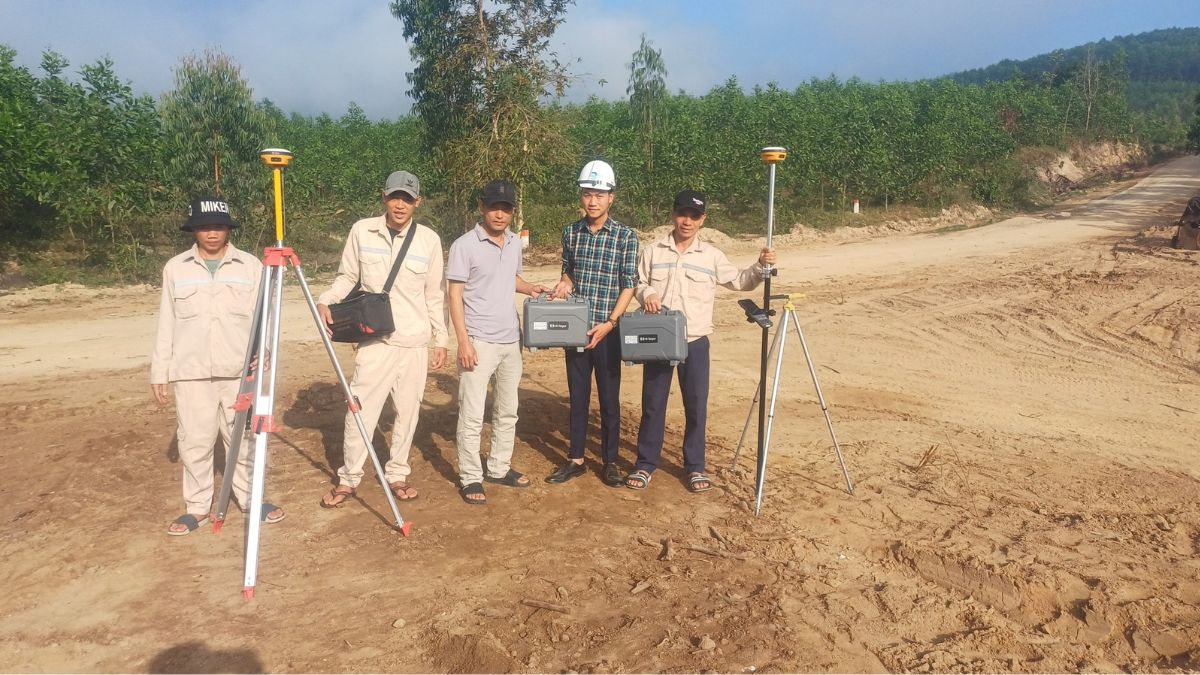

Khảo sát địa hình bằng máy GPS RTK

Máy GPS RTK là loại máy chuyên dụng trong công tác khảo sát địa hình. Thiết bị giúp hỗ trợ:

Dùng để khảo sát và thành lập lưới khống chế tọa độ với độ chính xác cao.
Hỗ trợ công tác thành lập bản đồ địa hình khu vực xây dựng và địa hình chính nhờ vào khả năng đo điểm chi tiết.
Phục vụ cho công tác chuyển điểm thiết kế đưa ra thực địa và cách bố trí điểm
Giúp bố trí đường cong, giao hội và tính diện tích khu vực xây dựng
Dùng máy toàn đạc điện tử để khảo sát địa hình

Máy toàn đạc điện tử là sự kết hợp hoàn hảo giữa máy kinh vĩ và thiết bị đo khoảng cách. Với khả năng đem đến sự chính xác cao và đa dạng chức năng tích hợp, công cụ này dần được sử dụng để đo khảo sát, đo giao hội, đo khoảng cách giữa 2 điểm, offset điểm, reference life,…trong một số lĩnh vực như:
